石英晶體在通訊與嵌入式設備的應用確認

從應用情境回推頻率元件條件,讓石英晶體選型與電路驗證更有效率。

工作桌上排列石英元件、LED 與電路板,一隻手正在挑選元件

在通訊設備、工業控制器與嵌入式產品中,時脈元件會影響資料傳輸、控制週期與周邊介面運作。石英晶體是頻率參考的一部分,需要和振盪電路及主控 IC 一起驗證,不能只看標稱頻率判斷是否適用。

通訊設備先看時脈角色

交換器、路由器等網路設備常同時有多組時脈需求。設計時可以先區分參考時脈、介面時脈與處理器時脈,再依各自的頻率、容差與啟振條件選擇元件。若有同步或抖動(jitter)要求,請在規格文件中列出量測方法。

嵌入式產品要注意啟振與版圖

石英晶體周邊的走線長度、接地回路、負載電容與元件距離,都可能影響啟振裕量。PCB 版圖請依主控 IC 的設計指南處理。樣品階段也要量測啟振時間、波形與頻率,不只確認電路能通電。

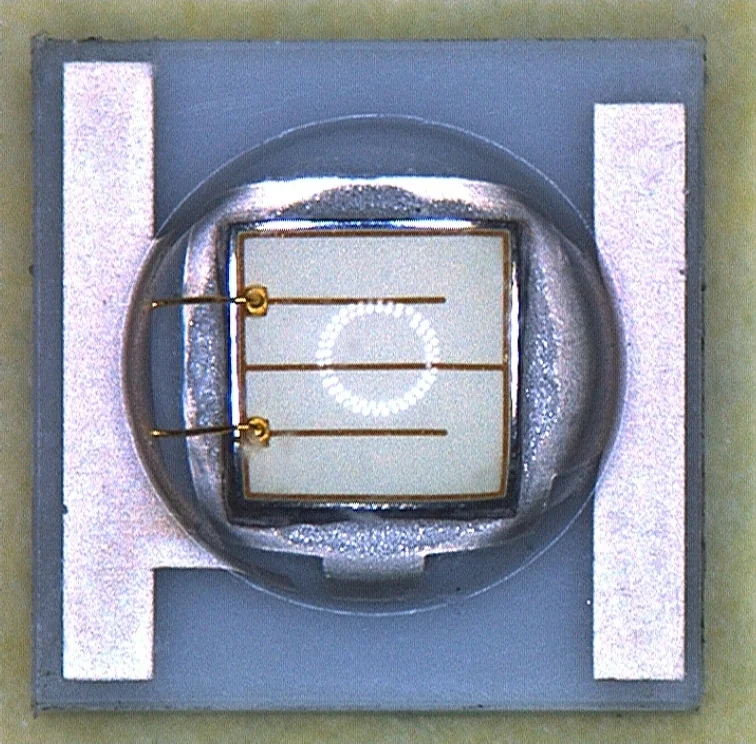

LED 封裝內部晶片與打線近拍
不同封裝尺寸會影響版圖、焊墊與周邊元件配置。
檢查鏡頭下的元件托盤與工作台上的鑷子

溫度與長時間運作條件

產品若安裝在戶外、車載或工業環境,頻率會受溫度與老化影響。可以先列出最低與最高工作溫度、預期運作時間、允許頻率變化與量測位置,我們再依條件建議適合的系列與樣品。

從樣品測試回饋量產資料

樣品驗證應保留實際 PCB、主控 IC、電源與韌體條件。若後續更換封裝、負載電容或板材,需重新確認時脈波形與頻率。這些測試結果也能整理成量產詢價與來料檢驗的共同基準。
